Fortigate FW - SW 이더채널 구성

## FW - SW 이더채널 구성

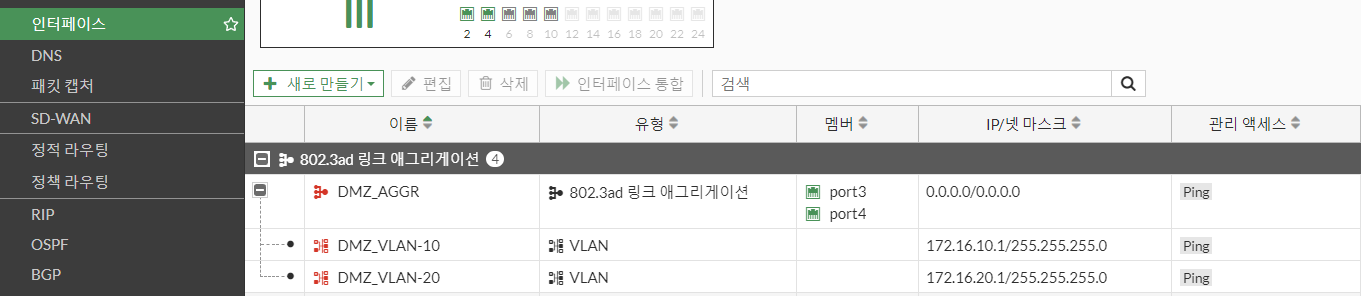

## 듀얼채널 구성















## 스위치 이더채널 구성



Switch(config)#int range gigabitEthernet 0/0 - 1

Switch(config-if-range)#channel-group 1 mode on

Switch(config-if-range)#exit



Switch(config)#int port-channel 1

Switch(config-if)#switchport trunk encapsulation dot1q

Switch(config-if)#switchport mode trunk

Switch(config-if)#exit



Switch(config)#exit

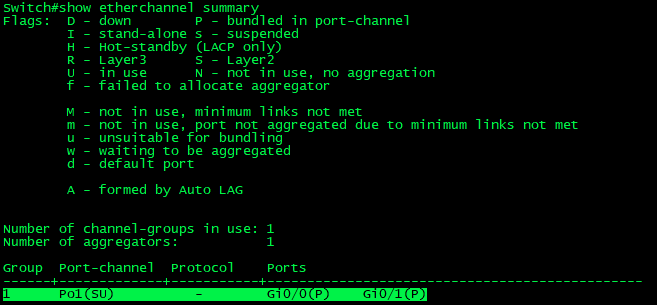

Switch#show etherchannel summary









## 스위치 VLAN 구성



Switch(config)#vlan 10,20

Switch(config-vlan)#exit



Switch(config)#int gigabitEthernet 0/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 10



Switch(config-if)#int gigabitEthernet 0/3

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 20

Switch(config-if)#exit



Switch(config)#exit



Switch#show vlan

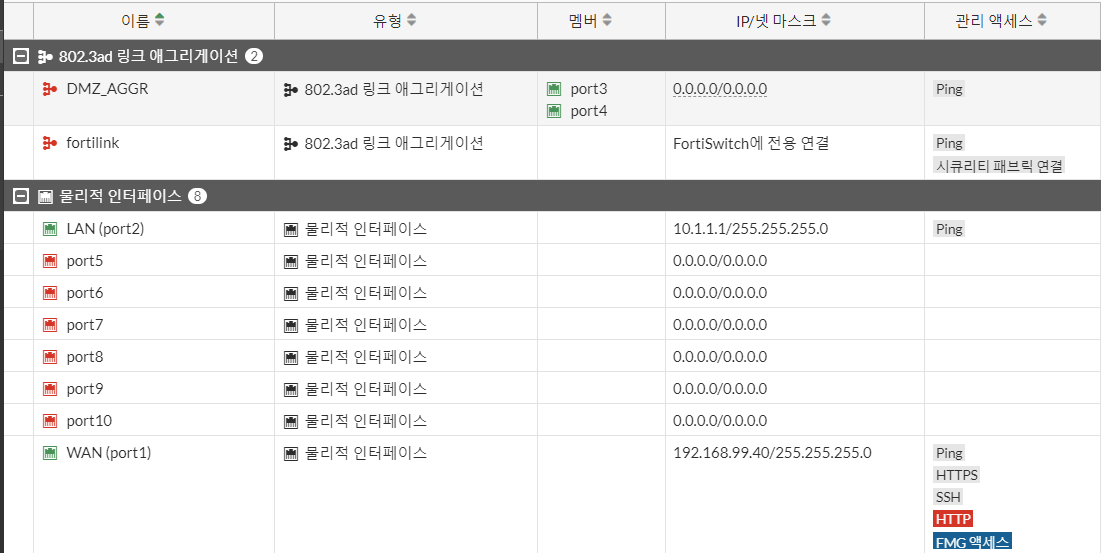

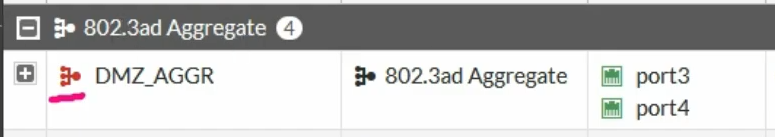

## 인터페이스 활성화 안될 시

## lacp-mode static // 정적모드를 스태틱으로 설정해야 함





FortiGate-VM64-KVM # diagnose netlink aggregate list



List of 802.3ad link aggregation interfaces:

 1  name fortilink         status down    algorithm L4  lacp-mode active

 2  name DMZ_AGGR          status down    algorithm L4  lacp-mode active





FortiGate-VM64-KVM # config system interface



FortiGate-VM64-KVM (interface) # edit DMZ_AGGR



FortiGate-VM64-KVM (DMZ_AGGR) # set lacp-mode static



FortiGate-VM64-KVM (DMZ_AGGR) # end

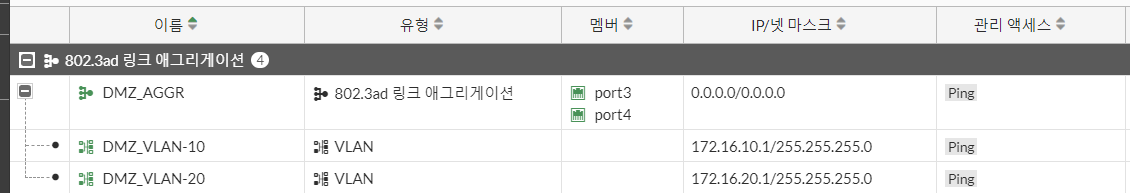

## 활성화 확인 및 R1, R2 VLAN 게이트웨이로 통신 확인

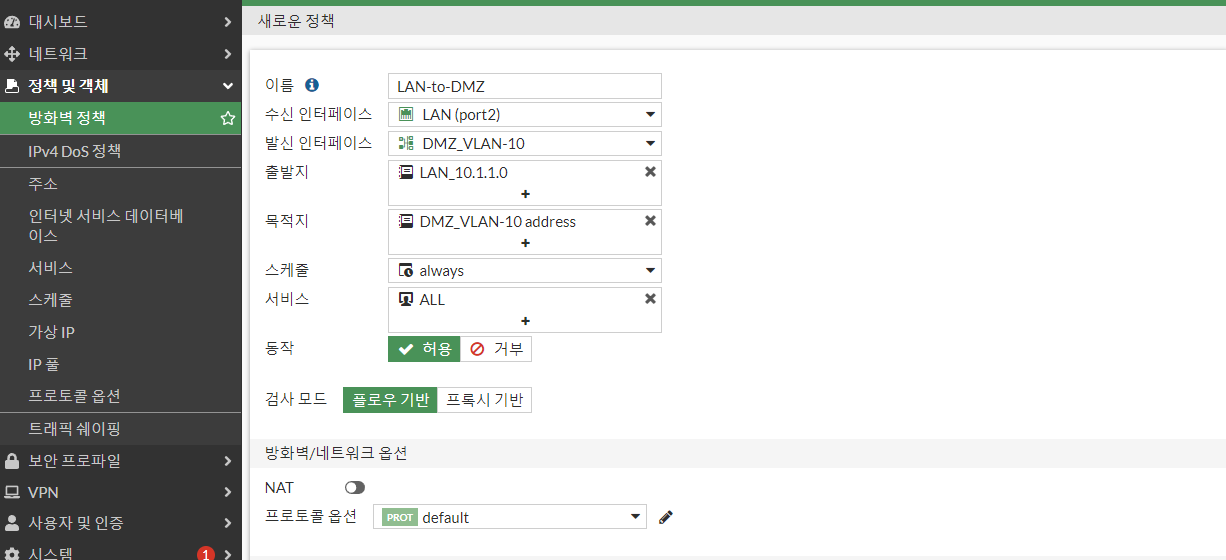

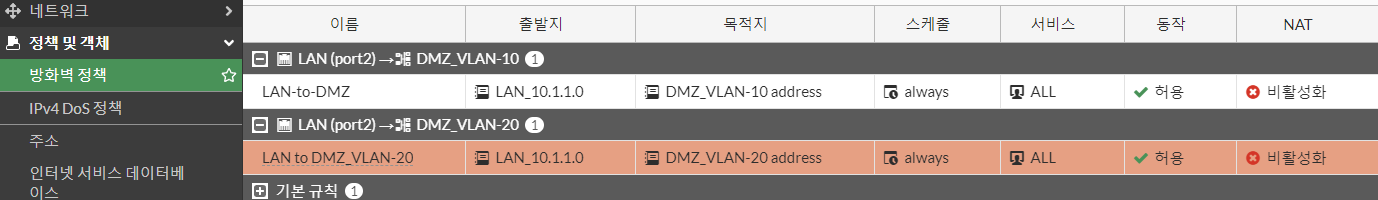

## PC1 10.1.1.10 -> DMZ 172.16.0.0 대역으로 통신 정책

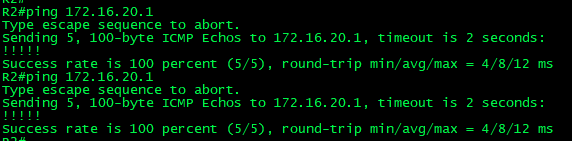

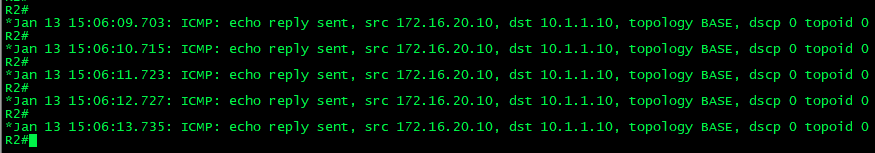

## 핑 테스트
