Fotigate 정의 정책 구성





## R1 -> Internet / R1 -> DMZ





R1 : 10.1.1.10          // 정적 라우팅 설정

FGT : 10.1.1.1 / 192.168.99.33 / 172.16.10.1        // PORT1 DHCP 설정

R2 : 172.16.10.20     // 정적 라우팅 설정

R3 : 172.16.10.10        // 정적 라우팅 설정

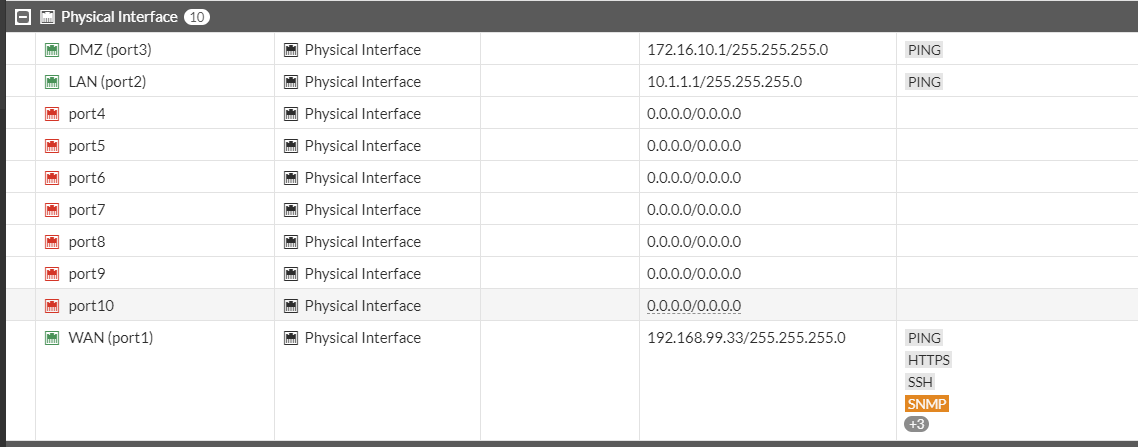

## FGT 네트워크 인터페이스

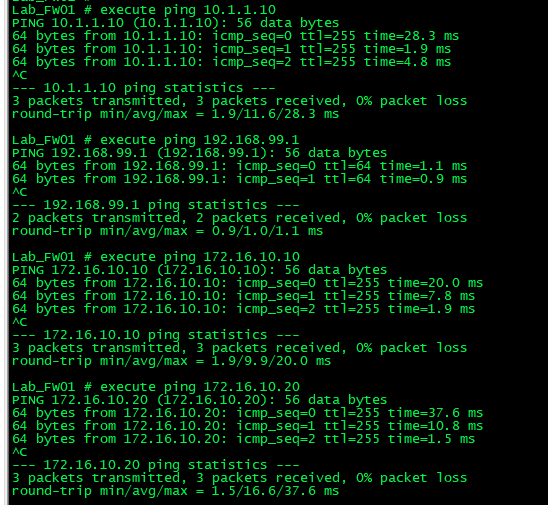

## 각 대역대 핑 테스트

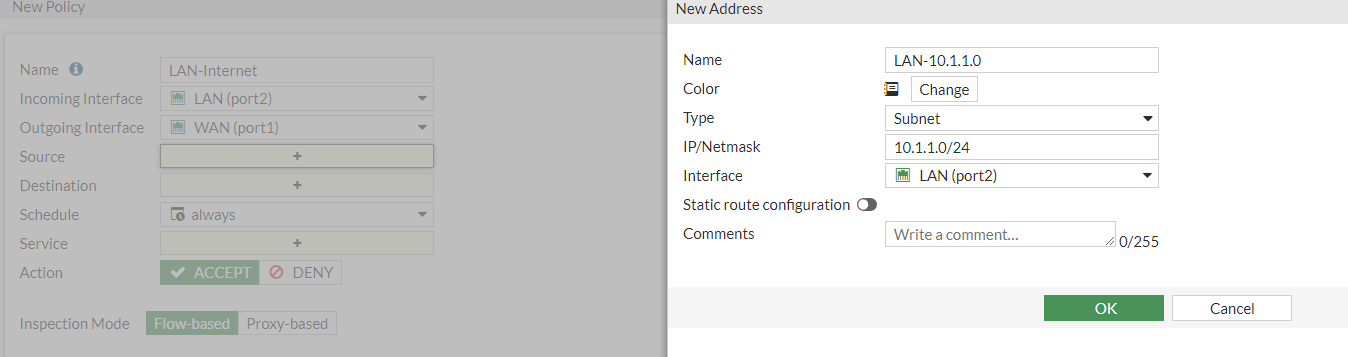

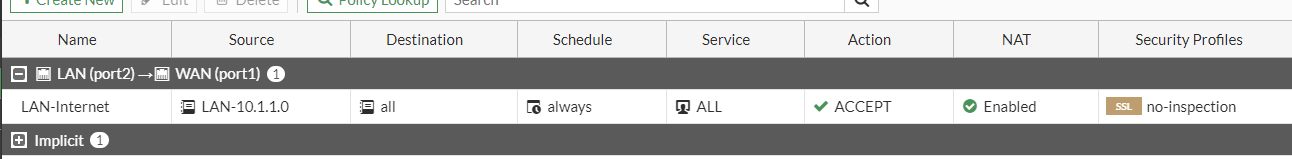

## R1 -> 트래픽 정책 설정 ( 소스 정책 생성 )

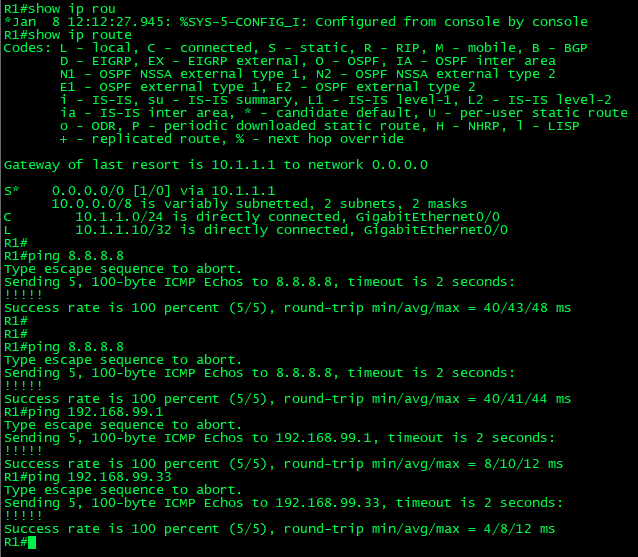

## R1에서 WAN으로 핑테스트

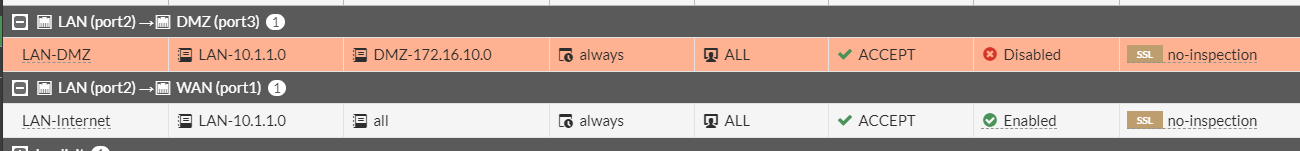

## LAN -> DMZ로 정책 설정

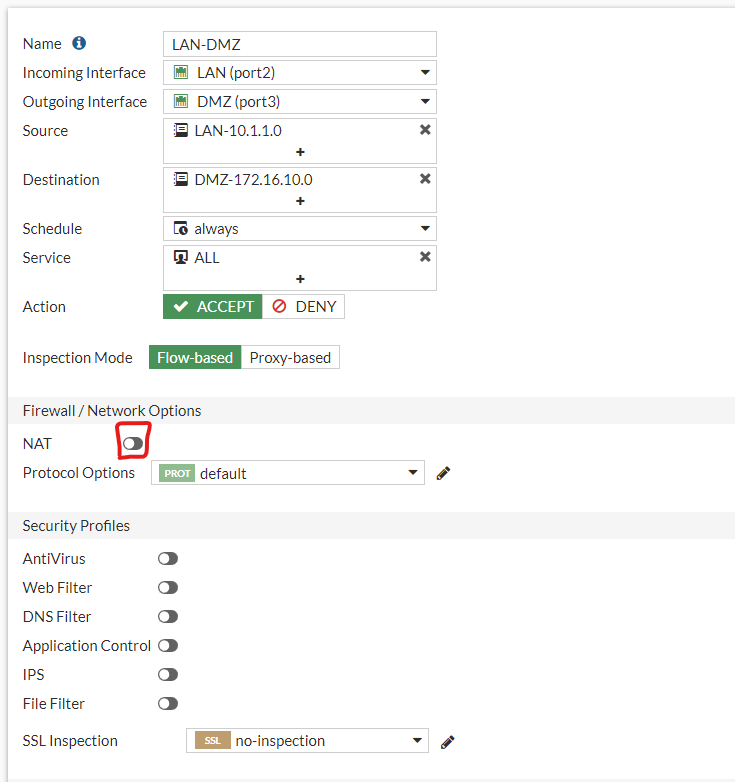

## DMZ 내부라 NAT 비활성화

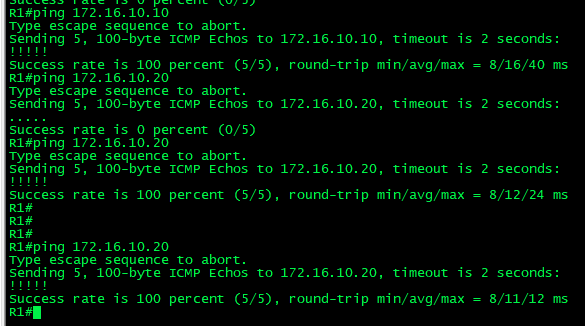

## R1 에서 DMZ 라우터로 핑 테스트
