윈도우 2016서버 MSCS 클러스터 - 3

Server1, 2 MSCS 클러스터링 구축



1. Server1,2에 장애조치 클러스터링 기능을 설치 하도록 하자. [Server1, Server2,]



1. 설치가 완료되면 server1에서 클러스터 관리자를 실행한다. [Server1]

1. Server1, 2 클러스터링 구축



1. 클러스터 만들기를 선택 후 진행한다. [Server1]



1. 서버 이름 이력에서 “찾아보기” 선택해서 server1 과 server2 를 넣어준다. [Server1]

2. Server1, 2 클러스터링 구축



1. 클러스터 관리 이름은 AO 로 한다. AlwaysOn 테스트 이기 때문이다. 이름은 무관

아래에 추가해야 하는 클러스터 관리자 아이피는 AD 그룹과 동일 대역의 미사용 아이피를 입력한다. [Server1]



네트워크 : 192.168.111.0/24

주소 : 192.168.111.0.166













3. Server1, 2 클러스터링 구축



1. 설치가 끝나면 최종 확인을 한다. [Server1]



     50. 위 와 같이 노드 및 네트워크를 통해 클러스터 작동 여부를 확인하자. [Server1]

4. Server1, 2 클러스터링 구축



51. ISCSI를 클러스터 하기 위해 포털 검색에서 고급 설정에서 위 와 같이 설정 해준다. [Server1, Server2,]

52. 연결 확인. [Server1, Server2,]

5. Server1, 2 클러스터링 구축



53. 디스크 포맷 활성화 시켜준다. [Server1, Server2,]



54. 클러스터 관리자에서 디스크 를 추가 해준다. [Server1]



6. Server1, 2 클러스터링 구축



55. 디스크드라이브 모양도 바뀐 걸 볼 수 있다. [Server1,



56. server1 이 죽어도 server2로 드라이브가 가기 때문에 클러스터드라이브는 살아있다.. [Server1]]

(4)    기존 ISCSI Disk 클러스터 구성

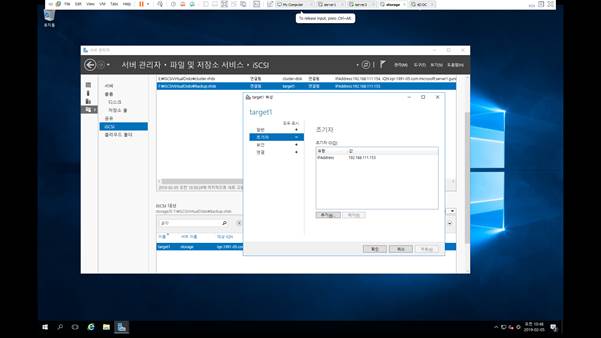

57. 스토리지에서 기존에 만들어둔 Disk에 속성 – 초기자 에서 server2 IP 추가 해줍니다. [Storage]

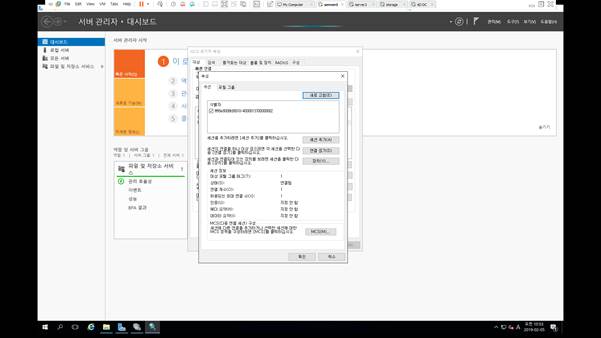

58. server1, 2 번 에서 target1에 대한 ISCSI 속성 [Server1, Server2,]

1. 기존 ISCSI Disk 클러스터 구성



59. 기존 식별자는 제거 해주며 새로 추가합니다. [Server1, Server2,]



60. server2 과 동일하게 진행. [Server1, Server2,]

2. 기존 ISCSI Disk 클러스터 구성



60. 클러스터 관리자에서 가상 디스크를 추가해줍니다. [Server1, Server2,]



61. 클러스터 구성된 걸 확인 해줍니다. [Server1, Server2,]
